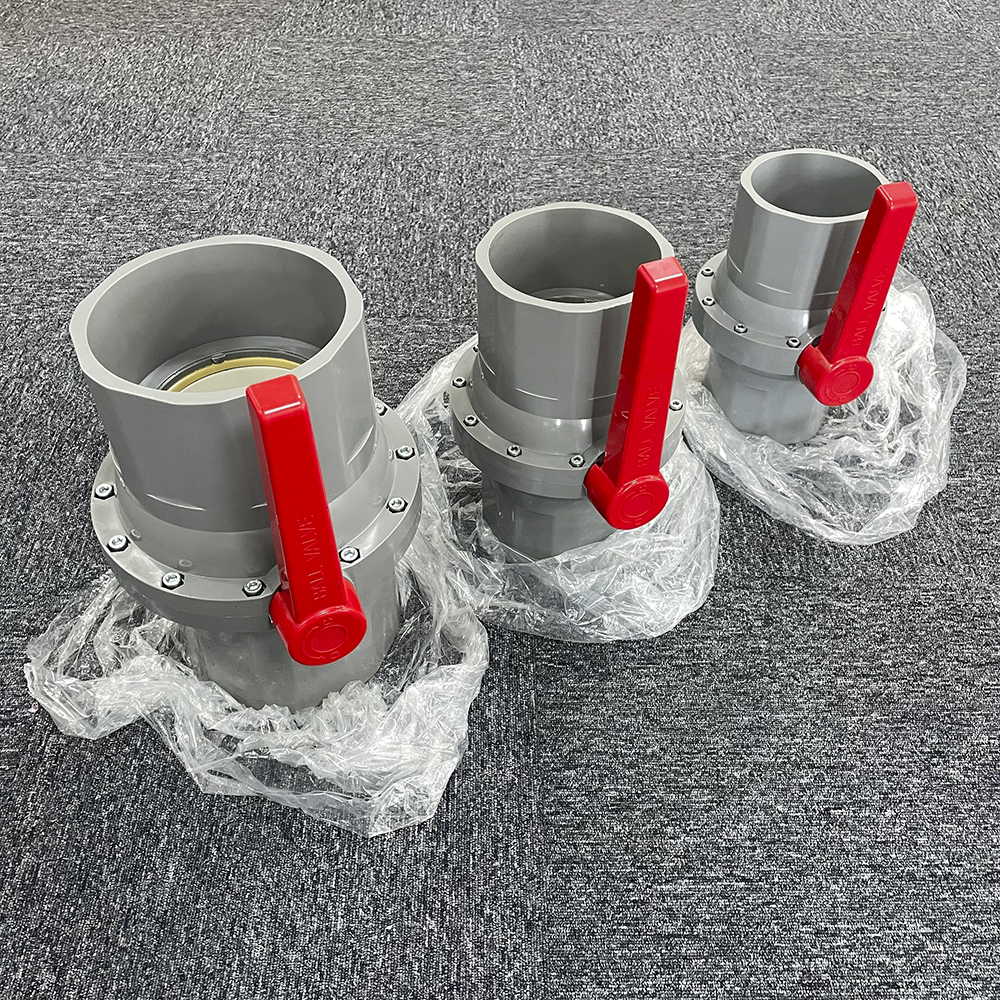

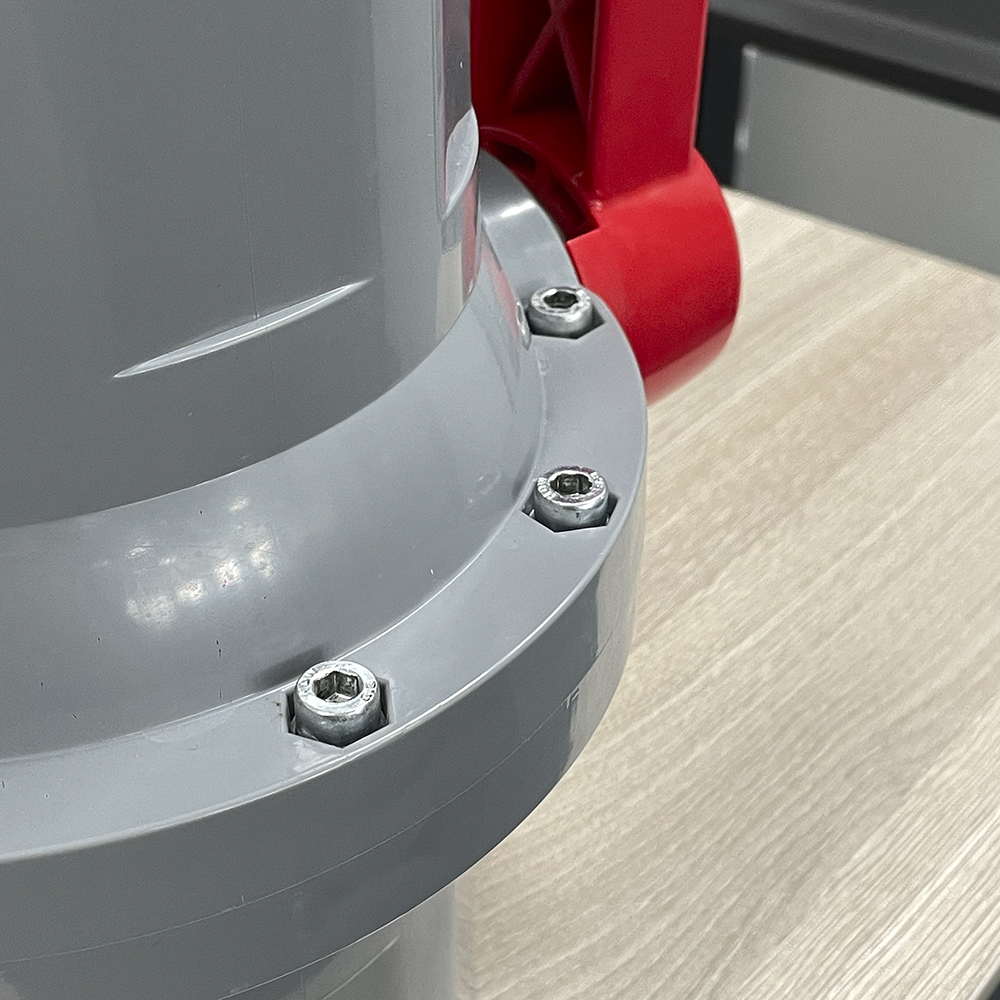

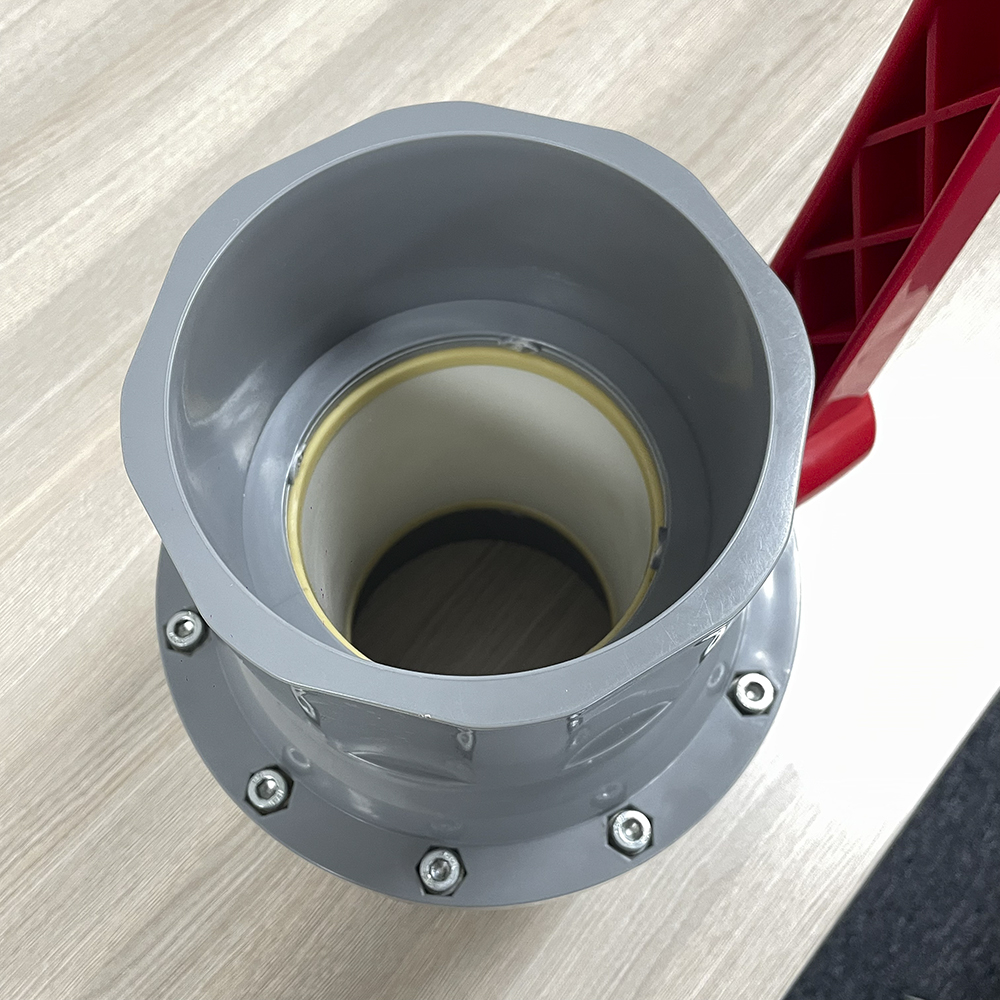

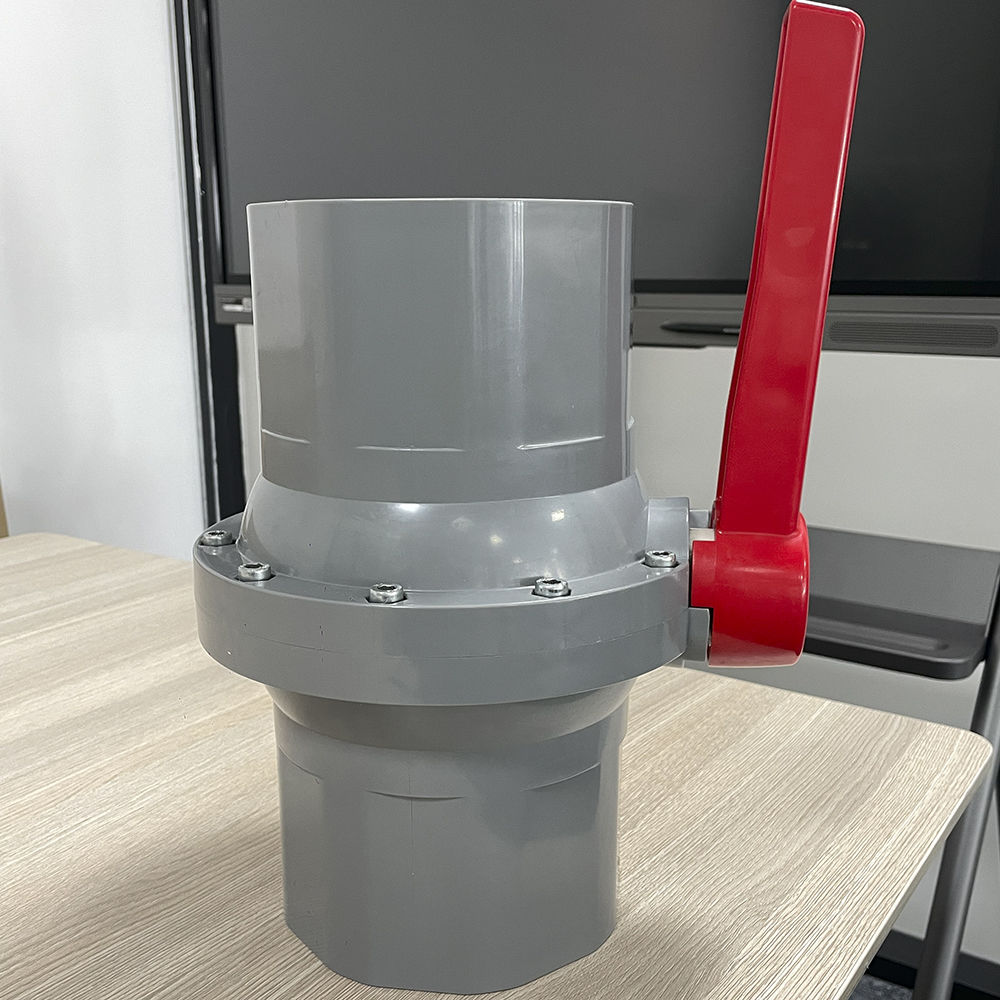

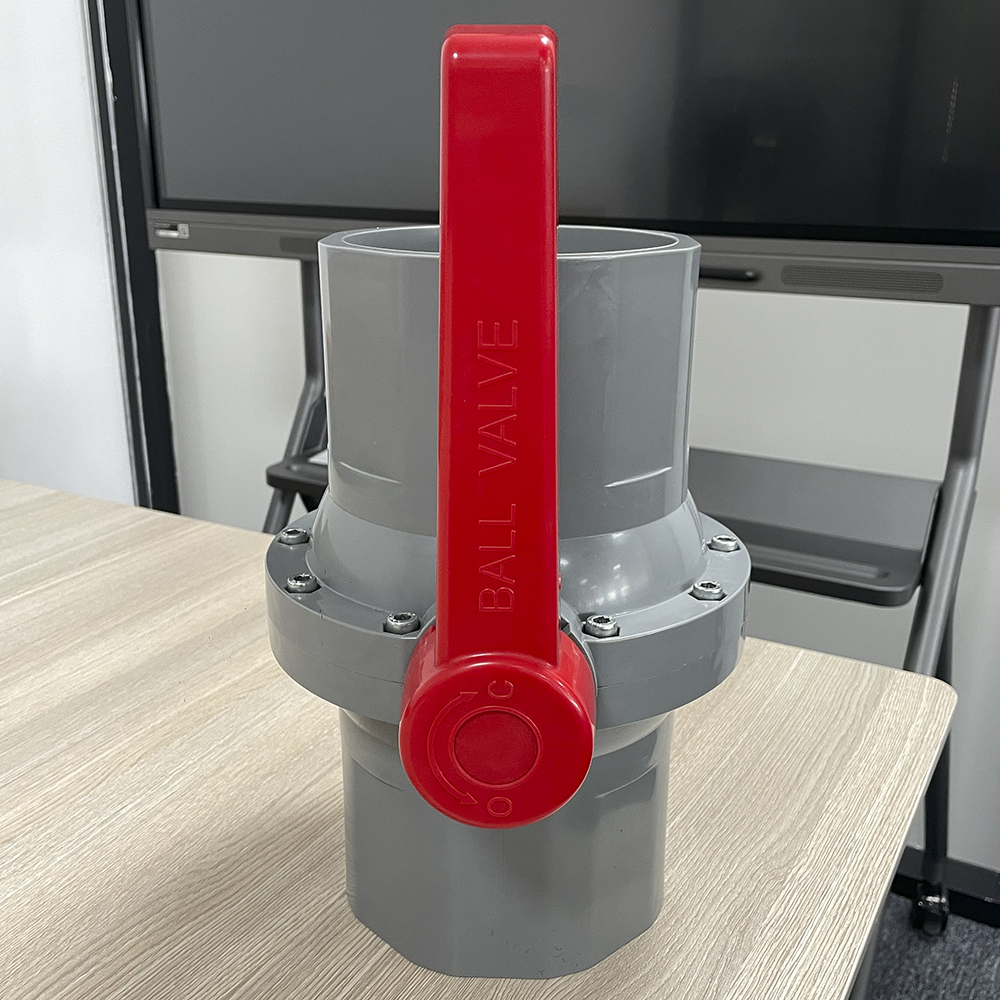

ପ୍ରୋଜେକ୍ଟ DN200 ପାଇଁ OEM ଉଚ୍ଚ ଗୁଣବତ୍ତା 140MM 160MM 168MM 200MM ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ UPVC ବଡ଼ ଆକାରର ବଲ୍ ଭଲଭ୍
କିମ୍ବଦନ୍ତୀ ଏବଂ ଭୌତିକ ମାନଚିତ୍ର
ଉପାଦାନ ସାମଗ୍ରୀ
ସାମଗ୍ରୀର ନିର୍ଦ୍ଦିଷ୍ଟକରଣ
| ନାହିଁ। | ଅଂଶ | ସାମଗ୍ରୀ | ପରିମାଣ |
| 1 | ଶରୀର | ୟୁପିଭିସି,ସିପିଭିସି | 1 |
| 2 | ଷ୍ଟେମ୍ ଓ-ରିଙ୍ଗ୍ | EPDM,FPM(NBR) | 1 |
| 3 | ଷ୍ଟେମ୍ | ୟୁପିଭିସି,ସିପିଭିସି | 1 |
| 4 | ବଲ୍ | ୟୁପିଭିସି,ସିପିଭିସି | 1 |
| 5 | ସିଟ୍ ସିଲ୍ | ଟିପିଇ,ଟିପିଭିସି,ଟିପିଓ | 2 |
| 6 | କ୍ୟାପ୍ | ପିଭିସି, ABS | 1 |

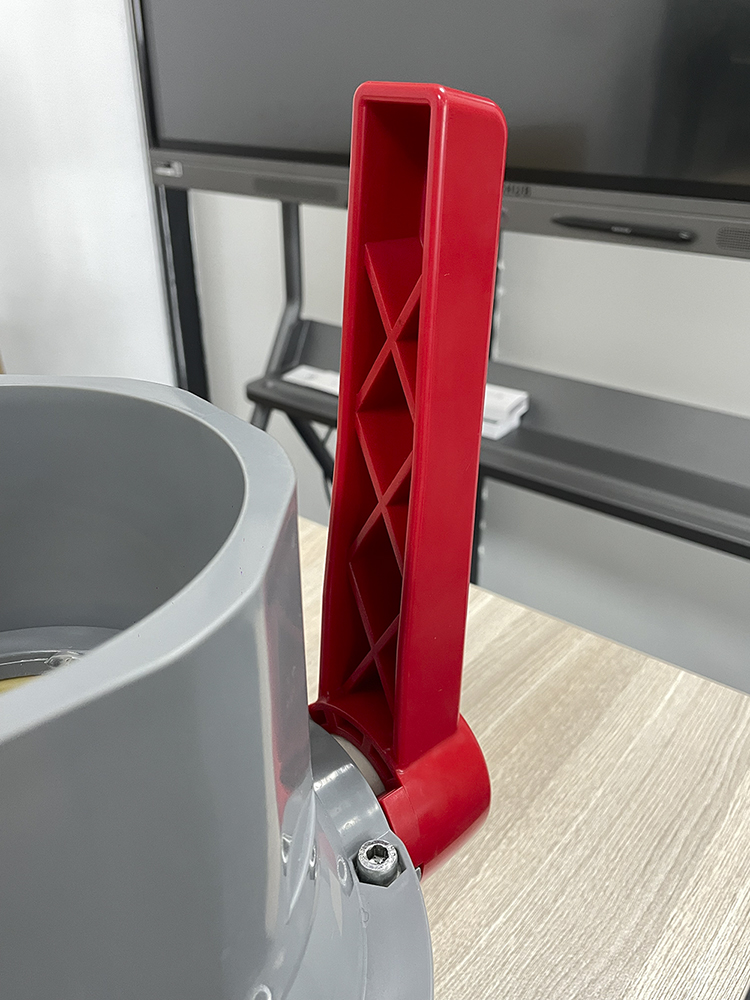

| 7 | ହ୍ୟାଣ୍ଡେଲ୍ | ପିଭିସି, ABS | 1 |
| 8 | ସ୍କ୍ରୁ | SS304, ଇସ୍ପାତ | 1 |
ମଡେଲ୍ ଆକାର ପାରାମିଟର ତୁଳନା ସାରଣୀ
| ପରିସର | ୟୁନିଟ୍ | |||||||||||
| ମଡେଲ୍ | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | ୧୦୦ | ||
| ଆକାର | ୧/୨" | ୩/୪" | 1" | ୧-୧/୪" | ୧-୧/୨" | 2" | ୨-୧/୨" | 3" | 4" | ଇଞ୍ଚ | ||
| ମୋଟ | ଏନପିଟି | 14 | 14 | ୧୧.୫ | ୧୧.୫ | ୧୧.୫ | ୧୧.୫ | 8 | 8 | 8 | mm | |
| ବିଏସପିଟି | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ୨୨.୩ | ୨୬.୩ | ୩୨.୩୩ | ୩୮.୪୩ | ୪୮.୪୬ | ୬୦.୫୬ | ୭୬.୬ | ୮୯.୬ | ୧୧୪.୭ | mm | ||
| d2 | ୨୧.୭ | ୨୫.୭ | ୩୧.୬୭ | ୩୭.୫୭ | ୪୭.୫୪ | ୫୯.୪୪ | ୭୫.୮୭ | ୮୮.୮୩ | ୧୧୩.୯୮ | mm | ||
| ଏଏନଏସଆଇ | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ୨୧.୫୪ | ୨୬.୮୭ | ୩୩.୬୫ | ୪୨.୪୨ | ୪୮.୫୬ | ୬୦.୬୩ | ୭୩.୩୮ | ୮୯.୩୧ | ୧୧୪.୭୬ | mm | ||
| d2 | ୨୧.୨୩ | ୨୬.୫୭ | ୩୩.୨୭ | ୪୨.୦୪ | ୪୮.୧୧ | ୬୦.୧୭ | ୭୨.୮୫ | ୮୮.୭ | ୧୧୪.୦୭ | mm | ||
| ଡିନ୍ | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ୨୦.୩ | ୨୫.୩ | ୩୨.୩ | ୪୦.୩ | ୫୦.୩ | ୬୩.୩ | ୭୫.୩ | ୯୦.୩ | ୧୧୦.୪ | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | ୧୧୦ | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | ୧୨୧ | ୧୩୪ | mm | ||
| A | 68 | 80 | 94 | ୧୦୦ | ୧୧୦ | ୧୩୬ | ୧୭୦ | ୨୧୦ | ୨୩୬ | mm | ||
| L | 77 | 91 | ୧୦୩ | ୧୧୧ | ୧୨୩ | ୧୪୬ | ୧୭୮ | ୨୧୦ | ୨୫୫ | mm | ||
| D | 32 | ୩୭.୫ | 44 | 52 | 60 | 74 | 93 | ୧୧୦ | ୧୩୫ | mm | ||
